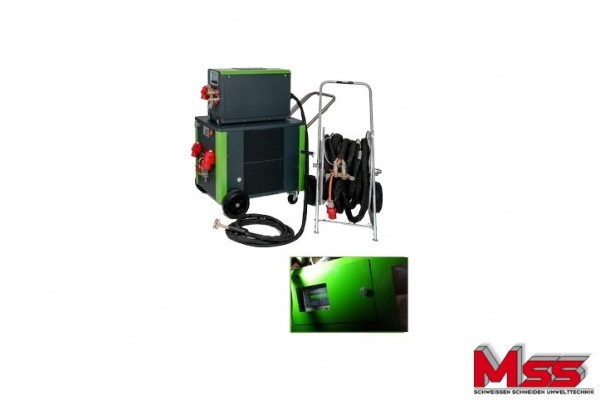

Split-Tiefeninduktionsgerät V7 / TwinboxProfessional5

Tiefeninduktionsgerät mit bis zu 18kW Induktionsleistung für den Einsatz auf Werften, in... mehr

Produktinformationen "Split-Tiefeninduktionsgerät V7 / TwinboxProfessional5"

Tiefeninduktionsgerät mit bis zu 18kW Induktionsleistung für den Einsatz auf Werften, in Waggonkästen, beim Schweissen von Schienen etc. Der kleinstmöglich ausgeführte Inverter und das Kühlgerät sind bis zu einer Entfernung von maximal 50m (erfordert ein zusätzliches Zwischen-schlauchpaket) und einem Höhenunterschied von maximal 5m einsetzbar. Entspricht in der Funktion und Bedienung dem Tiefeninduktionsgerät VauQuadrat V4.
.
OBERTEIL – Enthält den Tiefeninduktions-Inverter samt Bediendisplay und Encoder unter einer Blechabdeckung auf der Oberseite. Pulverbeschichtetes/lackiertes Blechgehäuse. Abmaße (L x B x H): 90 x 32 x 55 cm, Gewicht 40kg. Schutzklasse IP 22, frostsicher bis -5°C. 6m Induktor-Schlauchpaket, Robbiduktor B für ideale Zugänglichkeit.
Netzanschluss-Einbaustecker 32A und zwei absperrbare Verschraubungen für den Anschluss des Zwischenschlauchpakets.
.
ZWISCHENSCHLAUCHPAKET - Länge 25m. Im Schutzschlauch befinden sich zwei Schläuche für Kühlwasservor- und Rücklauf, ausserdem ein 32A-Drehtstromkabel 32A (5x6mm²) und ein Steuerkabel.
Beide Kühlwasserschläuche auf beiden Seiten durch Kugelhähne absperrbar. Vertauschungssicherer Wasseranschluss durch Verschraubungen m und f. Inklusive solidem Schlauchwagen.
.
UNTERTEIL – Enthält einen luftgekühlten, kompressorbetriebenen Kaltwassersatz (zukunftssicheres Kältemittel R455A / A2L) für eine Maximalentfernung zwischen Oberteil und Unterteil von 50m bei maximalem Höhenunterschied von 5m, setzt Montage, Füllung und Entlüftung des Systems am Boden voraus. Absperrbare , solide Anschlussverschraubungen und Steckdose zum Anschluss des Zwischenschlauchpakets. Kühlwasservorrats- und Ausgleichsbehälter Edelstahl 40 Ltr isoliert.

Technische Daten:

Induktionsleistung	18 kW max., einstellbar 25.. 100%, in 1%-Schritten
Induktionstechnologie	Tiefeninduktion Festfrequenz 15,8 kHz
Schlauchpaket	6m oder optional 10m (Leistungsverlust!)
Zwischenschlauchpaket	25m, optional 50m
Netzanschluss	2 x 3 x 400 V / 50 Hz 32 A, Anschlusskabel 10m
Kühlung	Intern wassergekühlt, Rückkühlung durch integrierte Kompressor-Kälteanlage
Kühlmedium	Propylenglykol / Wasser-Mischung
Kältemittel	R 455 A (A2L)
Abmessungen	L=1480 mm B=685 mm H=1040 mm
Schutzklasse	IP 21
Farbe	anthrazit (RAL 7016) und gelbgrün (RAL 6018)
Gewicht	insg. ´ca. 240 kg
Konfiguration	Induktoren mit 30 mm / 45 mm – Feldverstärker an ferritischem Stahl, 60 mm an Austenit, 120 mm Nichteisen-Metalle
Sicherheitseinrichtungen	Aktive Durchflussüberwachung, Übertemperatur, Fehlerstrom-Schutzschalter, Überstrom, Stromanstieg, HD-/ND-Pressostate im Kältekreis, Motorschutzschalter, Notaus (Option)
Fahrwerk Unterbau (Kühler)	Gummiräder hinten, Lenkrollen mit Feststeller vorn
Fahrwerk Invertergehäuse	Rollkoffer mit Tragegriffen
Bedienung	großes Grafikdisplay
Materialen	je nach Induktor Stahl, Edelstahl, Kupfer im Stärkenbereich 0,8 mm .. 250 mm
Optionen	Timer, Automatisierungsinterface, Traktor-Anbindung, Sonder-Induktorformen, Kondensator-Umschaltung, Master-Verfahrens-anweisung für reproduzierbare, dokumentierte Prozesse (nicht nur) im geregelten Bereich
