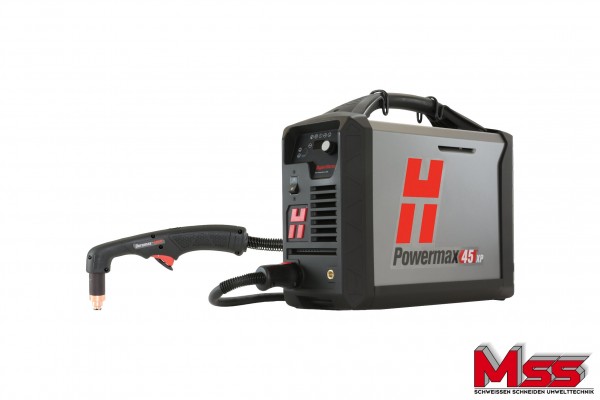

Powermax 45XP mit 6,1 m Brenner und Erstausrüstungssatz

Eingangsspannungen
(± 10 %)

CSA

200–240 V, 1PH, 50–60 Hz
Oder
480 V, 3PH, 50–60 Hz¹

CE/CCC

230 V, 1PH, 50–60 Hz
Oder
400 V, 3PH, 50–60 Hz

Eingangsstrom
bei 6,5 kW

CSA

200–240 V, 1PH, 39/32 A
Oder
480 V, 3PH, 9,4 A¹

CE/CCC

230 V, 1PH, 33 A
Oder
400 V, 3PH, 10 A

Ausgangsstrom

10–45 A

Nennausgangsspannung

145 VDC

Einschaltdauer
bei 40 °C

CSA

50 % bei 45 A, 200–240 V, 1PH
60 % bei 41 A, 200–240 V, 1PH
100 % bei 32 A, 200–240 V, 1PH
50 % bei 45 A, 480 V, 3PH
60 % bei 41 A, 480 V, 3PH
100 % bei 32 A, 480 V, 3PH

CE/CCC

50 % bei 45 A, 230 V, 1PH
60 % bei 41 A, 230 V, 1PH
100 % bei 32 A, 230 V, 1PH
50 % bei 45 A, 400 V, 3PH
60 % bei 41 A, 400 V, 3PH
100 % bei 32 A, 400 V, 3PH

Leerlaufspannung

275 VDC (200–240 V, CSA/CE/CCC und 480 V, CSA)
265 VDC (400 V CE/CCC)

Abmessungen mit Griffen

442 mm T; 173 mm B; 357 mm H

Gewicht mit Brenner 6,1 m

CSA

14 kg

CE/CCC

15 kg

Gasversorgung

Schneiden: Luft (sauber, trocken und ölfrei), Stickstoff, F5
Fugenhobeln: Luft (sauber, trocken und ölfrei), Stickstoff, F5
Markieren: Luft (sauber, trocken und ölfrei), Argon

Empfohlen
Gaseingang
Durchflussmenge / Druck

188 l/min bei 5,9 bar

Länge des Netzkabels

3 m

Typ der Stromquelle

Inverter (primär getaktete Stromquelle) – IGBT

Anforderung an Motor-Antriebsleistung

12.5 kVA (10 kW) für volle 45 A Ausgangsleistung

Elektrischer Wirkungsgrad

88 %

Recyclingfähigkeit

100 %

Zertifizierungen

CSA-zertifiziert für den Einsatz in Amerika und Asien, mit Ausnahme von China. CCC für den Einsatz in China. CE, RCM, CU, GOST‑TR, UkrSEPRO und Serbian AAA für den Einsatz in Europa, Australien, Weißrussland, Kasachstan, Russland, Serbien, Ukraine und in anderen Ländern, in denen sie akzeptiert werden.

Gewährleistung

Stromquelle: 3 Jahre
Brenner: 1 Jahr

Motorantriebsleistung

Geräteausgangsstrom

Leistung (Längenzunahme des Lichtbogens)

10 kW

45 A

Voll

8 kW

45 A

Eingeschränkt

6 kW

30 A

Voll

Füllvermögen

Stärke

Schnittgeschwindigkeit

Schneiden

Empfohlen

16 mm
22 mm

500 mm/min
250 mm/min

Trennschnitt (Schneiden im Handbetrieb)

29 mm

125 mm/min

Lochstechen*

12 mm

Füllvermögen

Metallentfernungsrate

Rillenprofil

Fugenhobeln

Typisches Fugenhobeln

3,4 kg pro Stunde

3,2 mm T x 6,8 mm B
