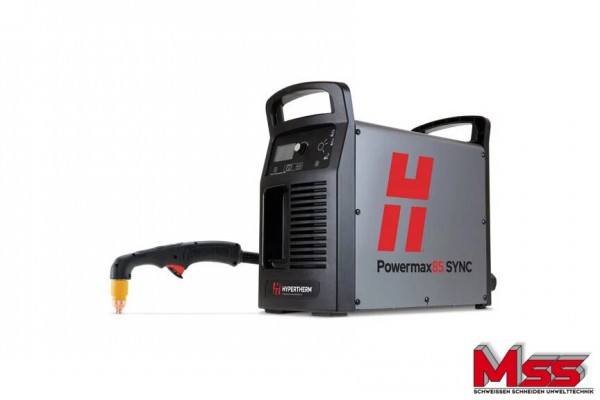

Powermax85 SYNC power supply, 380-400V 3-PH

Der Powermax85 SYNC® ist ein professionelles Luftplasmasystem der nächsten Generation, das den Betrieb des Systems zum Schneiden und Fugenhobeln von bis zu 25 mm erheblich vereinfacht. Mit automatisierter Prozesseinrichtung mittels fortschrittlicher RFID-fähiger SmartSYNC®-Brenner und revolutionärem einteiligem Einsatz-Verschleißteil, das nachverfolgbare Nutzungsdaten liefert. Der Powermax85 SYNC maximiert die Produktivität durch geringere Ausfallzeiten, optimierte Schnittqualität und eine optimierte Verwaltung des Verschleißteil-Lagerbestands.



Vorteile:

Einfache Bedienung


Die Einsätze sind dank der klaren Lasermarkierung und Farbcodierung leicht zu identifizieren, sodass eine Verwechslung der Teile ausgeschlossen ist.
Die RFID-fähigen SmartSYNC-Brenner und -Einsätze stellen automatisch die richtige Stromstärke und Betriebsart ein, sodass keine Konfigurationsfehler auftreten.
Die Erkennung des Standzeit-Endes von Verschleißteilen beseitigt die Unsicherheit, wann der Einsatz gewechselt werden muss.
Weniger Ermüdung des Bedieners bei der Verwendung manueller Brenner mit unserem neuen flexiblen Kabel. Das Brennerschlauchpaket weist die gleiche Robustheit wie unser bisheriges Bleimantelmaterial auf und kommt auch bei robotergestützten Brennern zum Einsatz.


Minimierung der Betriebskosten


Die vereinfachte Systembedienung minimiert den Zeit- und Kostenaufwand für Schulung und Fehlerbeseitigung.
Stillstandzeiten beim Austausch von Verschleißteilen werden verkürzt und die Kosten durch die vorzeitige Entsorgung von Verschleißteilen entfallen.
Die Daten zur Nutzung von Einsätzen liefern wertvolle Erkenntnisse zur Verbesserung des Schneidbetriebs und der Verwaltung des Verschleißteilbestands.


Maximierung der Leistung


Die einfach untereinander austauschbaren Brennerausführungen und anwendungsspezifischen Einsätze für diverse Schneid- und Fugenhobelarbeiten ermöglichen den Einsatz in vielen verschiedenen Anwendungen.
Die optimierte Konstruktion der Einsatz-Verschleißteile ermöglicht eine doppelt so lange Standzeit beim Schneiden im Handbetrieb sowie in mechanisierten Konfigurationen eine höhere Schnittqualität während der gesamten Lebensdauer im Vergleich zu Standard-Verschleißteilen.
Durch die zeitsparende manuelle Brennersteuerung kann der Bediener schnell die Stromstärke ändern, Einsätze austauschen und auf eine andere Anwendung wechseln, ohne zur Stromquelle zurückzukehren.


Branchenführende Zuverlässigkeit


SmartSYNC-Brenner sind für raue Industrieumgebungen ausgelegt.
Die SpringStart™-Technologie garantiert konstantes Starten und einen zuverlässigeren Brenner.
Die branchenführende Zuverlässigkeit verringert Stillstandszeiten in der Produktion.


Technische Daten:



Schneidleistung





Füllvermögen


Stärke


Schnittge-schwindigkeit




Empfohlen


25 mm


500 mm/min







32 mm


250 mm/min




Trennschnitt (Schneiden im Handbetrieb)


38 mm


125 mm/min




Lochstechen*


20 mm








Fugenhobeln mit maximalem Entfernen





Füllver-mögen


Metallent-fernungsrate


Fugen-profil




Typisches Fugenhobeln


8,2 kg pro Stunde


3,5 mm T x 6,6 mm B





Allgemeine Spezifikationen





Eingangs-

spannungen


CSA


200–480 V, 1PH, 50/60 Hz
200–600 V, 3PH, 50/60 Hz


CE


380/400 V, 3PH, 50/60 Hz





Ausgangs-

leistung in Kilowatt


12,2 kW




Eingangsstrom


CSA


200/208/240/480, 1PH 70/68/58/29 A bei 12,2 kW
200/208/240/480/600 V, 3PH 42/40/35/18/17 A bei 12,2 kW


CE


380/400 V, 3PH 20.5/19.5 A





Ausgangsstrom


25–85 A




Nennausgangs-spannung


143 VDC




Einschaltdauer bei 104 °F


CSA


60 % bei 85 A, 230–600 V, 3PH
60 % bei 85 A, 480 V, 1PH
50 % bei 85 A, 240 V, 1PH
50 % bei 85 A, 200–208 V, 3PH
40 % bei 85 A, 200–208 V, 1PH
100 % bei 66 A, 230–600 V, 1PH/3PH


CE


60 % bei 85 A, 380–400 V, 3PH
100 % bei 66 A, 380–400 V, 3PH





Leerlaufspannung


CSA: 305 VDC

CE: 270 VDC




Abmessungen mit Griffen


483 mm T; 233 mm B; 430 mm H




Gewicht mit Brenner (7,6 m)


CSA: 32 kg

CE: 23.5 kg




Gasversorgung


Saubere, trockene, ölfreie Luft oder Stickstoff




Optimaler Eingangsgasdruck


7,6–8,3 bar




Minimaler Eingangsgasdruck


5,2 bar




Empfohlene Durchflussmenge für Eingangsgas


Schneiden: 210 I/min bei 5,9 bar

Fugenhobeln: 210 I/min bei 4,8 bar




Länge des Netzkabels


3 m




Stromquellen-Typ


Inverter-IGBT




Anforderung an Motor-Antriebsleistung


20 kW für volle Ausgangsleistung von 85 A




Elektrischer Wirkungsgrad


91.9 %




Zertifizierungen


CSA – zertifiziert für den Einsatz in Amerika und Asien, mit Ausnahme von China

CE – für den Einsatz in Europa, Australien, Neuseeland, Weißrussland, Kasachstan, Serbien,
der Ukraine und anderen Ländern, in denen diese akzeptiert wird. Auch RCM, Ukraine und Serbian. UKCA – Vereinigtes Königreich




Gewährleistung


Stromquellen haben eine Gewährleistung von drei Jahren und Brenner eine Gewährleistung von einem Jahr.
